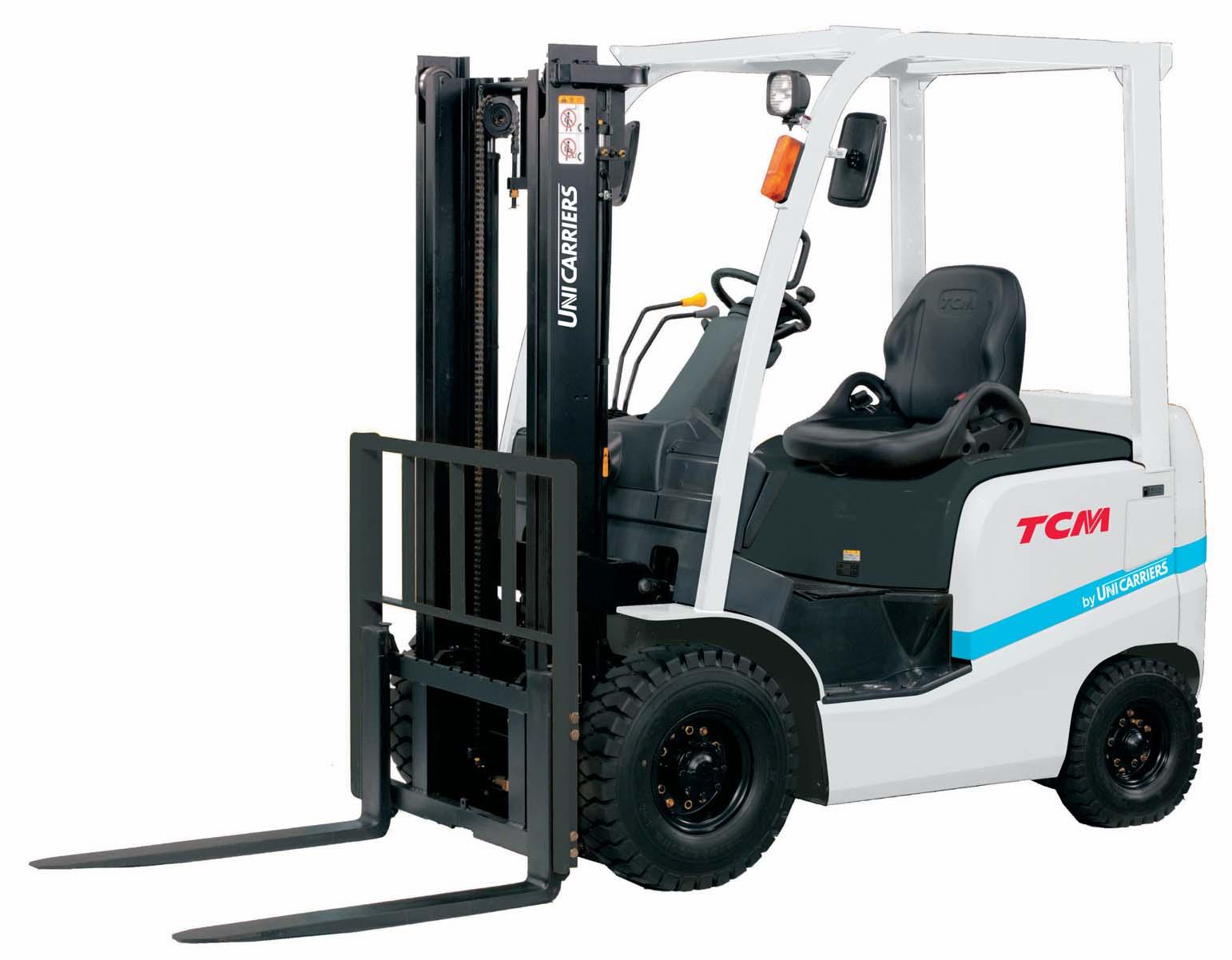

Дизельный погрузчик TCM FHD25C3A
Цена:
Узнать цену
Узнать стоимость на Дизельный погрузчик TCM FHD25C3A также Вы можете по телефону 8 (495) 532-88-42 и мы ответим на все Ваши вопросы.
Краткая спецификация
| Тип двигателя | diesel |
| Мощность двигателя | 44 при 2300 |
| Грузоподъемность, кг | 2500 |
| Аккумулятор, В/АЧ Напряжение/емкость (5-ч.) | 12 / 64 |
| Высота защитной крыши (кабины) h5 мм | 2070 |
| Высота мачты в опущенном состоянии h1 мм | 2030 |
| Высота подъема вил, мм | 3000 |
| Высота свободного подъема h2 мм | 110 |
| ДВС Фирма-изготовитель/Модель | UD TRUCKS / QD32 |
| Длина погрузчика без вил, мм | 2555 |
| Дорожный просвет, мм Мин. с нагрузкой | 110 |
| Емкость топливного бака, л | 70 |
| Колесная база | 1600 |
| Количество колес, передние/задние (х = ведущие колеса) | 2X / 2 |
| Макс. тяговое усилие, кН Полная нагрузка | 14.8 |
| Макс. уклон, с нагрузкой S2 5 мин % | 22 |
| Максимальная скорость движения | 19 км/ч |
| Масса | 3700 |
| Модель | FHD25C3A |
| Мощность генератора переменного тока, кВт/Амп | 0,72 / 60 |
| Наклон мачты вперед/назад градусов | 6 / 12 |
| Номинальная ширина проема при складывании под прямым углом, мм | 3960 |
| Номинальный крутящий момент при оборотах, Н-м | 189 при 1800 |
| Общая высота при поднятых вилах (с защитной решеткой), мм | 4030 |
| Опускания, мм/с без нагрузки | 550 |
| Опускания, мм/с Полная нагрузка | 450 |
| Производитель | TCM |
| Рабочий объем, см3 | 3153 |
| Рабочий тормоз | Гидравлический – Ножная педаль |
| Размеры вил | 1070х122х40 |
| Распределение массы, кг Полная нагрузка Передние | 5400 |
| Скорость подъема, с нагрузкой/без нагрузки мм/с | 630 |
| Статус перенесенных характеристик | 2 |
| Стояночный тормоз | Механический – Ручной рычаг |
| Ступени Вперед-назад | Ручная |
| Центр колесной базы | 120 |
| Центр тяжести груза, мм | 500 |
| Число цилиндров | 4 |
| Шины Количество Передние/задние | 2 / 2 |
| Шины: цельнолитые (V), суперэласгик (SE), пневматические (Р). полиуретановые (РЕ) | Пневматический |
| Ширина | 1150 |
| Эксплуатационная мощность | 44 кВт |
Габаритные размеры
| Стандартные размеры ( для стандартной комплектации с мачтой VM300) | ||||
| 1 | Габаритная высота,вилы подняты (с опорной стенкой груза), мм |
|
||
| 2 | Максимальная высота вил, мм |
|
||
| 3 | Высота мачты, с опущенными вилами, мм |
|
||
| 4 | Высота опорной стенки груза, мм |
|
||
| 5 | Свободный подъем, мм |
|
||
| 6 | Толщина вил, мм |
|
||
| 7 | Дорожный просвет (передний мост), мм |
|
||
| 8 | Габаритная длина (с вилами), мм |
|
||
| 9 | Длина до передней части вил, мм |
|
||
| 10 | Длина вил, мм |
|
||
| 11 | Расстояние от передней оси до передней части вил, мм |
|
||
| 12 | Колесная база, мм |
|
||
| 13 | Задний свес, мм |
|
||
| 14 | Высота расположения штифта сцепки, мм |
|
||
| 15 | Габарит надголовного защитного козырька (от чашки сиденья), мм |
|
||
| 16 | Габарит надголовного защитного козырька (от чашки сиденья), мм |
|
||
| 17 | Общая ширина, мм |
|
||
| 18 | Ширина разведения вил (внешняя), мм |
|
||
| 19 | Колея передняя, мм |
|
||
| 20 | Колея задняя, мм |
|
||
| 21 | Ширина вил, мм |
|
||
| 22 | Внутренний радиус поворота, мм |
|
||
| 23 | Внешний радиус поворота, мм |
|
||
| 24 | Минимальная ширина проезда под прямым углом, мм |
|
||
| 25 | Угол наклона (вперед-назад), мм |
|
||
